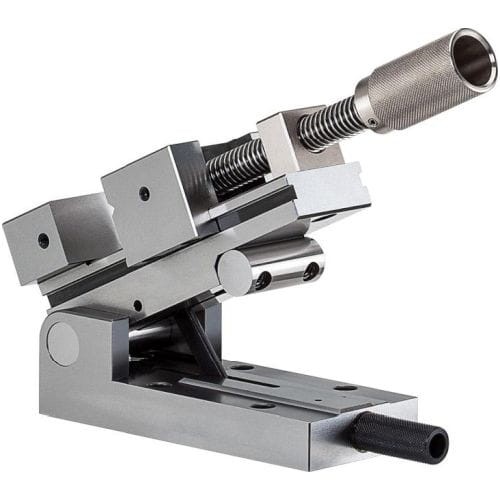

Precyzyjne imadło sinusowe PS-SV, wlk. 2 90mm RÖHM

Wykonanie: korpus i szczęki ze stopowej stali narzędziowej, hartowane i precyzyjnie szlifowane ze wszystkich stron. Szczęka stała gładka, szczęka ruchoma z poziomo szlifowaną pryzmą. Mocowanie i luzowanie za pomocą wrzeciona gwintowanego. Ustawianie kątów w zakresie 0–46° następuje za pomocą płytek wzorcowych i zintegrowanego liniału sinusowego, wałki liniału są hartowane i szlifowane z dokładnością do 0,001 mm. Mechanizm mocujący może być zablokowany kształtowo w dowolnym ustawieniu kąta.

Prostopadłość: 100 mm = 0,005 mm
Równoległość: 100 mm = 0,002 mm
Odchylenie kąta: przy 45° ± 15" .

Wzór na obliczenie płytki wzorcowej x:
x = sin alpha • K (dla powierzchni przylegania A)
x = sin alpha •K + 1 (dla powierzchni przylegania B)

Przykład:
Obliczana wartość: płytka wzorcowa do ustawienia kąta 24° 15‘dla precyzyjnego imadła sinusowego PS-SV.
Dane: K = 100, sin alpha = 0,4107.
Obliczenie: x = 0,4107 •100 = 41,07.
Wysokość płytki wzorcowej wynosi 41,07 mm.

Zastosowanie: do precyzyjnej pracy przy produkcji narzędzi podczas szlifowania, frezowania, pomiarów itp.
