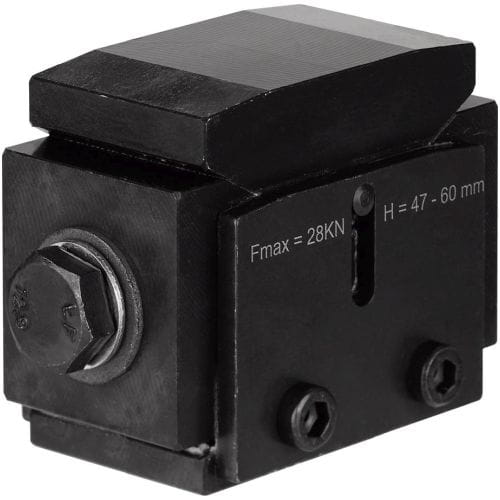

Podpórka klinowa HERKULES63/ 50-63mm FORMAT

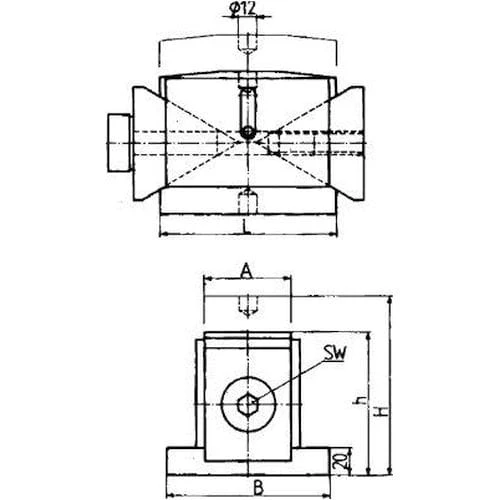

Podpórka klinowa, z wewnętrznym gniazdem sześciokątnym

Wykonanie: z żeliwa sferoidalnego ulepszanego cieplnie i ze stali odpuszczanej przy oksydowaniu. Z otworem centrującym o średnicy 12 mm. Klin ustawiający można łatwo przestawić ręką przy obciążeniu 1/3 siły nośnej (F maks.). Precyzyjnie obrobione powierzchnie podpórki umożliwiają spokojną, dokładną regulację przy dokładności poniżej 0,1 mm, do wyboru za pomocą śruby radełkowanej lub wkrętaka sześciokątnego. Podwójne działanie podpórki klinowej zapewnia precyzyjne ruchy pionowe bez przesunięć bocznych.

Zastosowanie: do mocowania ciężkich elementów odlewanych lub kutych na dużych obrabiarkach. Dodatkowo istnieje możliwość nałożenia podpórki klinowej na podpórki śrubowe o dużej nośności. W tym celu należy zastosować trzpień cylindryczny DIN 6325 (12 x 30 mm).

Zakres dostawy: podpórka klinowa z nakładką kulistą.

* wys. mm/obr. = zmiana wysokości na obrót.
Produkcja: Einkaufsbüro Deutscher Eisenhändler GmbH, EDE Platz 1, 42389 Wuppertal, DE, +4920260960, webkontakt@ede.de
